除湿机监控系统方案
    3组最多9 6台除湿机的运行，可以将整个系统分为组内和组间两个层次，组内3 2台除湿机，数量大，虽然每台设备的物理地址很近，但布完电缆后，电缆长度可能达到10 0 0m根据实际情况，组间除湿机之间采用串行现场总线的通信方式。而组间总线连接三个协议转换网关和监控计算机，所以组间采用以太网进行连接。
    除湿机监控系统的总体方案如图l所示。

除湿机监控系统的硬件系统设计与组态
    硬件系统的设计分为两部分，一是组内总线设计，二是组间总线设计。
    组内总线网络的连接均采用EIA485的方式，EIA4 85隶属于OSI体系物理层的电气特性规定，为2线、半双工、多点通信的标准阳1。适宜用在单机发送、多机接收的通信系统中。每组内电缆长度要达到10 0 0m因此站点的EIA48 5接口与总线必须隔离。S7-2 0 0的PPI总线虽然可以节省掉Evl27模块，但S7-200的CPU模块自带的PPI接口与总线是非隔离的，并且每个网段的长度不能大于50ffl PPI网络不符合要求，只有选择PROFIBUS网络。

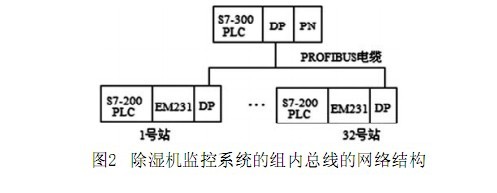

    组内总线采用PROFIBUS网络，结构如图2所示。所有的S7-20 0PLOtJ配置EM277模块，当波特率小于187. 5kbt/s时，电缆长度可以达到10 0 0m满足组内总线长度的要求圈。S7-30 0PLC是个特殊的站点，它起两方面的作用：一方面是作为组内总线的丰站，负责对所有组内总线上的S7-2 0 0PLC进行控制；另一方面，其PN接口使得该设备连接在以太网上，起网管的作用。
    1号站    32号站

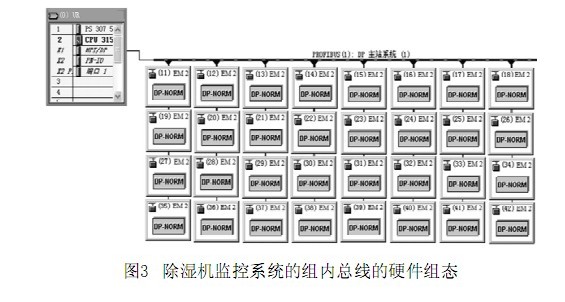

    组内总线的硬件组态中，32台设备均连接在PROFIBUS总线上，网络波特率设为187. 5kbt/s,所有~4277与CPU315之间的数据交换均为64个字节，包含32字节读和32字节写。硬件组态结构如图3所示。

    经过S7-3 0 0PLC的控制，所有站点的状态数据被集中在S 7-300 PLC中，便于Wi nCC的监控，同时上位机的控制命令发给S7-30 0PLC再由S7-30 0PLC发给各个S7-20 0PLG.
    组间总线的网络结构是将3个S7-3 0 0PLC和监控计算机使用工业以太网进行连接。在监控计算机中，通过WinCC对3个S7-30 0PLC实施监控。工业以太网采用工业交换机进行交换。监控计算机与S7-3 0 0PLC的网络连接在WinCC中进行设定。
