往复式空压机和螺杆式空压机的排气温度都很高，前者达140℃，后者也有70℃左右，都含有大量水份油污，超出了后续净化设备的运行条件，所以必须进行降温除水处理。TYAL型后部冷却器由于采用了新颖管束结构、使换热面积增大，确保高温压缩空气能有效的冷却到额定温度。适用于高温、高湿、重尘环境。它是空压机不可缺少的重要配套设备。
按冷却方式分风冷和水冷两种。
后部冷却器按冷却方式不同分风冷（TYALF型）和水冷（TYAL型）两种。
最高使用压力：0.95MPa
最高进气温度：≤140℃（≤180℃可订做）
出口空气温度：≤42℃
进水温度：≤32℃
性能说明：
TYAL、TYALF系列后部冷却器规格表
|
型号 Model
参数Item
|
TYAL-1
TYALF-1
|
TYAL-3
TYALF-3
|
TYAL-6
TYALF-6
|
TYAL-10
TYALF-10
|
TYAL-20
|
TYAL-30
|
|
额定处理量m3/min
|
1
|
2-3
|
6
|
10
|
20
|
30
|
|
工作压力MPa
|
0.2 – 3.0
|
|||||
|
进气温度 ℃
|
≤150
|
|||||
|
出气温度 ℃
|
≤45
|
|||||
|
冷却方式
|
水冷或风冷
|
水冷
|
||||
|
冷却水入口温度℃
|
≤32
|
|||||
|
耗水量 L/Min
|
5
|
0~15
|
30
|
50
|
100
|
150
|
|
空气进出口管径
|
ZG1 "内
|
ZG1/2 "内
|
DN50FL
|
DN80FL
|
DN80FL
|
DN100FL
|
|
安装方式
|
平坦地面底脚安装
|
|||||
|
型号 Model
参数Item
|
TYAL-40
|
TYAL-50
|
TYAL-60
|
TYAL-100
|
TYAL-120
|
TYAL-150
|
|
额定处理量m3/min
|
40
|
50
|
6
|
60
|
120
|
150
|
|
工作压力MPa
|
0.2 - 3.0
|
|||||
|
进气温度 ℃
|
≤150
|
|||||
|
出气温度 ℃
|
≤45
|
|||||
|
冷却方式
|
水冷
|
|||||
|
冷却水入口温度℃
|
≤32
|
|||||
|
耗水量 L/Min
|
200
|
250
|
30
|
300
|
500
|
600
|
|
空气进出口管径
|
DN125FL
|
DN125FL
|
DN125FL
|
DN125FL
|
DN150FL
|
DN150FL
|
|
安装方式
|
平坦地面底脚安装
|
|||||
|
注：表中为常规后部冷却器产品，其它同类非标产品可根据用户要求定制。
|
||||||

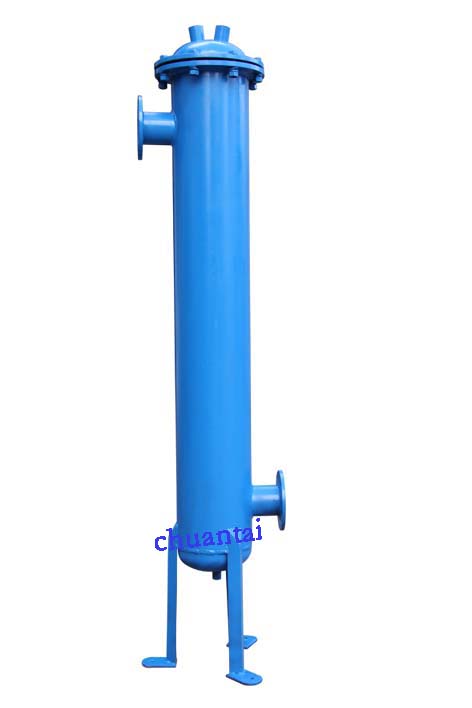

产品名称： 后部冷却器
